8x 8不锈钢梯形丝杆产品介绍?

　　东台市繁展金属制品有限公司总结如下：

　　7.1米制梯形螺纹(30°) (Tr) 介绍

　　梯形螺纹主要用于传动(进给和升降)和位置调整装置中，在机械行业有着广泛的使用。

　　一般用途米制梯形螺纹的公差采用 了米制普通螺纹的公差制，对螺纹的导程(螺距) 和牙侧角等单项参数没有规定单独的公差值。

　　所以，这种梯形螺纹不适用于对传动精度有较高要求的精密传动螺纹。

　　精密传动梯形螺纹需在-般梯形螺纹标准的基础 上补充规定螺纹单项参数公差。

　　梯形螺纹也可用于紧固连接场合。

　　按照德国梯形螺纹标准，ISO于1977年制定了-般用途米制梯形螺纹国际标准， 这套标准被世界许多国家采用，具体内容见表7-1。

　　我国于1960年颁布了梯形螺纹牙型、系列和基本尺寸机械行业标准(JB 107)。

　　因当时国内的梯形螺纹主要采用配作方式加工，没有规定梯形螺纹的公差标准。

　　1965年， 参照俄罗斯标准,我国制定了梯形螺纹牙型、系列、基本尺寸和公差国家标准(GB 784和GB785) ,为梯形螺纹的大批加工和互换奠定了技术基础。

　　1986年, 参照ISO标准，我国修订了梯形螺纹国家标准(GB/T5796.1~ 5796.4)，采用了米制普通螺纹的公差体系。

　　2003年, 我国再次修订了梯形螺纹国家标准，进-步向ISO标准靠拢， 新标准于2005年发布。

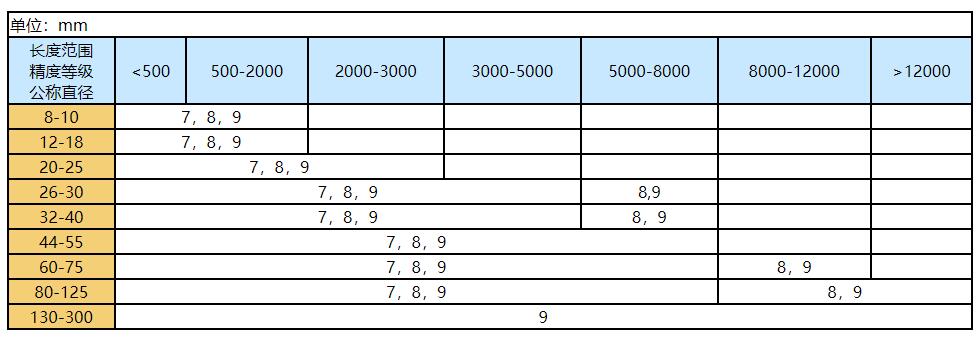

　　一、不锈钢梯形丝杆加工范围

　　二、01梯形丝杆副

　　梯形丝杆较滚珠丝杆成本低，能有效解决夹持、定位、进给运动之要求，具有自锁性。

　　编号说明

　　1、梯形丝杆编号

　　①梯形丝杆标记

　　②公称外径

　　③工称导程

　　④螺纹旋向:右旋:无记号;左旋: L

　　⑤螺杆全长

　　⑥有效梯形螺纹长度

　　2、梯形螺母

　　梯形螺母材料一般有铜、POM等,不做编号说明，按客户图纸加工，与丝杆配作;
